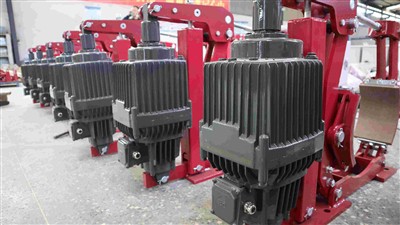

Elektryczny siłownik hydrauliczny składa się z silnika napędowego i korpusu głównego. Korpus główny składa się z pokrywy, cylindra, tłoka, wirnika i wału.
Po włączeniu silnik obraca wał napędowy i wirnik przymocowany do wału obrotowego, wytwarzając ciśnienie w tłoku. To ciśnienie zasysa olej z górnej części tłoka do dolnej części, wciskając tłok i blokując go na miejscu. Popychacz i poprzeczka szybko się podnoszą, a sprężyna obciążająca jest mechanicznie ściskana przez dźwignię (popychacz lub hamulec ma sprężynę obciążającą), aby wytworzyć ruch mechaniczny.
Po wyłączeniu wirnik przestaje się obracać, a tłok gwałtownie opada w dół pod wpływem siły sprężyny i własnego ciężaru, wtłaczając olej z powrotem do górnej części tłoka, a następnie z powrotem do pierwotnego położenia poprzez mechanizm dźwigniowy.
Siłowniki elektrohydrauliczne są często używane w połączeniu z zębatkami hamulcowymi i są szeroko stosowane do hamowania różnych przekładni.
Cechy konstrukcyjne elektrycznego steru strumieniowego
Obudowa wykonana jest z odlewanego stopu aluminium, co zapewnia lekkość i estetykę wykonania.
Silnik jest-bezolejowy i posiada izolację B lub F (w zależności od wymagań użytkownika), co zapewnia doskonałą odporność na ciepło i długą żywotność.
Pokrywa skrzynki zaciskowej silnika jest uszczelniona i wyposażona w dławik kablowy zapewniający bezpieczne i niezawodne wejście. Obudowa elektryczna posiada stopień ochrony IP55.
Wał silnika i popychacz są-pokryte twardym chromem, co znacznie wydłuża żywotność uszczelek.
Równoważąca komora powietrzna znajduje się po jednej stronie korpusu cylindra, co pozwala na montaż popychacza w dowolnym położeniu od 0 do 180 stopni, co rozszerza jego zakres zastosowań.
Łączniki serii Ed wykonane są ze stali nierdzewnej, co zapewnia trwałość i estetykę wykonania.
Seria elektrycznych sterów hydraulicznych Ed na nowo definiuje przemysłowe standardy hamowania dzięki precyzyjnej inżynierii. Niezależnie od tego, czy szukasz specjalistycznego sprzętu wymagającego najwyższego bezpieczeństwa, czy zautomatyzowanych linii produkcyjnych wymagających-energooszczędności, seria Ed zapewnia niezawodne zasilanie.
