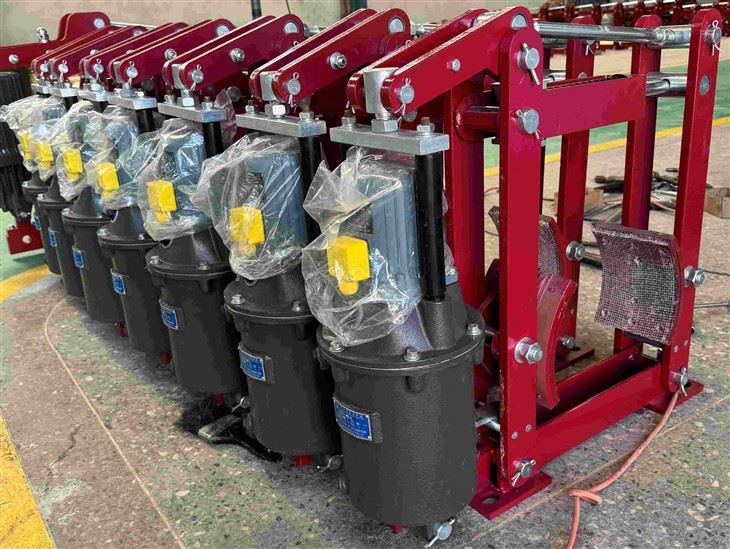

Hamulec bębnowy dźwigu przemysłowego YWZ4



Hamulce bębnowe do dźwigów przemysłowych YWZ4

---

---





ZGODNE Z STANDARDAMI

Wymiary i parametry momentu hamowania hamulców bębnowych do dźwigów przemysłowych Hamulce serii YWZ4 są zgodne z normą JB/ZQ4388-2006, wymagania technologiczne są zgodne z normą JB/T6406-2006.



GŁÓWNA CECHY

• Bezpieczne i niezawodne działanie, płynne hamowanie, wysoka częstotliwość akcji.
• Główne punkty zawiasów są wyposażone w łożyska-samosmarujące, co zapewnia wysoką wydajność przekładni i długą żywotność. Smarowanie nie jest konieczne podczas pracy.
• Blokujące urządzenie do wyważania luzu szczęk hamulcowych i urządzenie do automatycznego-wyrównywania szczęk hamulcowych stale wyrównują luz szczęk hamulcowych po obu stronach i sprawiają, że regulacja nie jest konieczna, całkowicie unikając przyklejania się okładzin hamulcowych z jednej strony do koła hamulcowego.
• Nieazbestowy klocek hamulcowy i klocek hamulcowy mają typ zatyczki zaciskowej-. Jest bezpieczny i niezawodny, wygodny i szybki w wymianie.



STAN PRACY

• Temperatura otoczenia: -20 stopni ~+40 stopni
• Gazy łatwopalne, wybuchowe i żrące nie mogą znajdować się w otaczającym środowisku pracy, w przeciwnym razie należy zastosować-produkty antykorozyjne.
• Wilgotność względna: wilgotność względna powietrza nie przekracza 90%
• Wysokość miejsca użytkowania nie może przekraczać 2000 m
• Praca robocza: przerywana (S3-60%) i ciągła (S1).
• Napięcia: trój-fazowy prąd przemienny, napięcie znamionowe 380–460 V, częstotliwość 50 Hz/60 Hz.
• Specjalne wymagania można omówić przed produkcją.



Zarys i wymiar instalacyjny



FUNKCJE DODATKOWE

Kod funkcji	Znaczenie modelu
K1	Wyłącznik krańcowy otwarcia
K2	Wyłącznik krańcowy zamykania
K3	Przełącznik wskaźnika zużycia klocków

Dane techniczne i wymiary przemysłowych hamulców bębnowych YWZ4

Typ hamulca	Typ steru strumieniowego	Moment hamowania (Nm)	Luz (mm)	Wymiary (mm)															Waga (mm)
				A	b	C	D	d	E	F	G1	G2	H	h1	i	K	M	n
YWZ4-100/B18	BYT1-18Z/2	40	0.6	269	70	137	100	13	125	75	125	125	384	100	40	110	138	6	25
YWZ4-150/B25	BYT1-25Z/4	100		307	90	154	150	17	173	100	170	170	437	140	60	150	138	8	33
YWZ4-200/B25	BYT1-25Z/4	200	0.7	347	90	154	200	17	210	100	195	195	440	170	60	175	156	10	42
YWZ4-300/B25	BYT1-25Z/4	320		447	140	154	300	22	281	130	280	280	592	240	80	250	200	12	73
YWZ4-300/B45	BYT1-45Z/5	630		459		178							600					10	80
YWZ4-400/B45	BYT1-45Z/6	1000	0.8	564	180	178	400	22	370	180	360	360	735	320	130	325	265	12	130
YWZ4-400/B90	BYT1-90Z/8	1600		580		210							740						160
YWZ4-400/B125	BYT1-125Z/10	2200		632	160	254							850				271		167
YWZ4-500/B90	BYT1-90Z/8	2500	0.8	670	200	210	500	22	440	200	415	415	890	400	150	380	310	16	210
YWZ4-500/B125	BYT1-125Z/10	2650		775		210							885						220
YWZ4-500/B180	BYT1-180Z/10	3000		692		254							940						235
YWZ4-600/B90	BYT1-90Z/8	3200	0.8	805	240	210	600	26	555	220	505	520	1082	475	170	475	390	18	430
YWZ4-600/B180	BYT1-180Z/12	5000		827		254
YWZ4-700/B180	BYT1-180Z/12	8000		957	280	254	700	34	705	270	580	600	1225	550	200	540	585	25	500
YWZ4-800/B180	BYT1-180Z/12	10000	0.8	1094	320	254	800	34	772	320	677	697	1417	600	240	620	510	25	720
YWZ4-800/B320	BYT1-320Z/12	12500		1155		375											675		885

Uwaga: Należy zachować rozmiar określonego typu i konstrukcji.

---

---
